什么是交叉滾子轉盤軸承？

轉盤軸承的內外圈滾道是呈90°的v形，滾動體采用圓柱滾子，滾子在滾道的滾動面上被隔離塊隔開，并且相互垂直地排列，這種結構類型的轉盤軸承被稱作交叉滾子轉盤軸承。它可以承受徑向負荷、軸向負荷及傾覆力矩等多方向的負荷，并且可生產的尺寸范圍很大，所以應用領域很廣，比如工業機器人的關節部和旋轉部、機械加工中心的旋轉臺，機械手旋轉部、精密旋轉工作臺、醫療機器等。

交叉滾子轉盤軸承的滾子中間裝有隔離塊，可以有效防止裝盤軸承在運動時滾子發生傾斜，隔離塊也能隔離滾子之間摩擦，減小旋轉阻力，防止發生滾子的邊緣應力集中或鎖死現象，保持轉盤軸承高精度平穩運行。

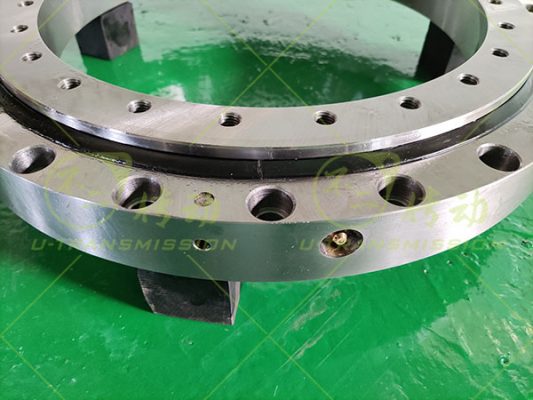

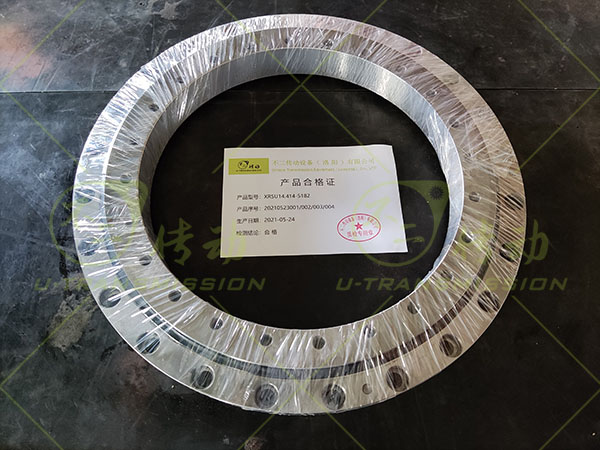

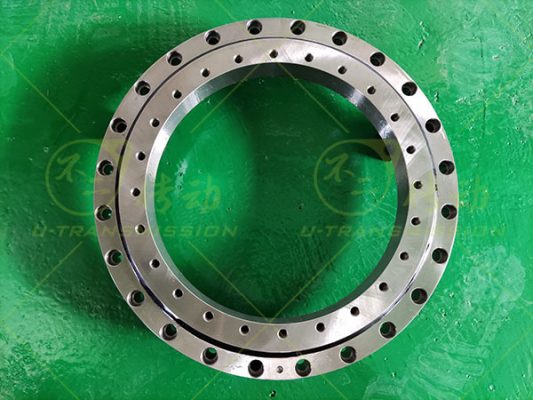

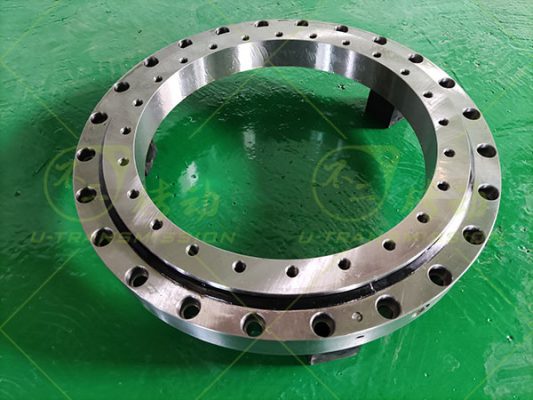

洛陽不二傳動給客戶提供的型號為XSU14.414的無齒式精密交叉滾子轉盤軸承，是用在自動化設備上，回轉中心直徑414mm，端跳：0.04mm，徑跳：0.04mm，游隙：0-0.03mm。精密交叉滾子轉盤軸承精度高，載荷大，抗傾覆力矩好，旋轉靈活，轉速較高，抗震性能好，并且精度保持時間很久，這種精密的回轉支承是不二傳動非常擅長做的。

XSU14.414是INA軸承XSU 14系列里最小的回轉支承，這個系列從回轉中心直徑414mm到1094mm，全部是交叉滾子無齒轉盤軸承。跟上述尺寸對應的還有XSA 14外齒式系列，XSI 14內齒式系列，都是精密交叉滾子轉盤軸承。

交叉滾子轉盤軸承使用時的注意事項：

交叉滾子轉盤軸承出廠前已注入優質潤滑脂，可直接裝機使用。但是這類轉盤軸承比一般的滾子軸承內部空間小，所以必須定期補充潤滑脂。補充潤滑脂時通過設在內圈或外圈上的油孔注入。補充間隔通常為6個月到一年。轉盤軸承安裝后，由于潤滑脂的阻力，軸承使用初期旋轉力矩在短時間內會比較大，但等多余的潤滑脂由密封部位溢出后，力矩值就會回到正常的值。
