直齒回轉驅動防護等級的兩位數字代表了什么意思？

發布時間：2021/07/25 企業新聞 瀏覽次數：3644

防護等級用IP X X 表示，IP是INGRESS PROTECTION的首字母縮寫，X X 是兩個數字。第一個數字表示直齒回轉驅動的防塵，防止外物侵入的等級（外物包括工具，異物，人的手指等均不可以接觸到回轉驅動的內部運動部分，避免造成人身傷害或設備損壞）。第二個數字表示回轉驅動的防水能力，數值越大表示直齒回轉驅動的防水能力越好。

第一個數字回轉驅動的防塵等級介紹：

數字	防護范圍	說明
0	無防護	對外界的人或物無特殊的防護
1	防止直徑大于50mm的固體外物侵入	防止人體（如手掌）因意外而接觸到驅動內部的零件，防止較大尺寸（直徑大于50mm）的外物侵入
2	防止直徑大于12.5mm的固體外物侵入	防止人的手指接觸到驅動內部的零件，防止中等尺寸（直徑大于12.5mm）的外物侵入
3	防止直徑大于2.5mm的固體外物侵入	防止直徑或厚度大于2.5mm的工具、鐵絲及類似的小型外物侵入而接觸到驅動內部的零件
4	防止直徑大于1.0mm的固體外物侵入	防止直徑或厚度大于1.0mm的工具、鐵絲及類似的小型外物侵入而接觸到驅動內部的零件
5	防止外物及灰塵	完全防止外物侵入，雖不能完全防止灰塵侵入，但灰塵的侵入量不會影響驅動的正常運作
6	防止外物及灰塵	完全防止外物及灰塵侵入

第二個數字回轉驅動的防水等級介紹：

數字	防護范圍	說明
0	無防護	對水或濕氣無特殊的防護
1	防止水滴浸入	垂直落下的水滴（如凝結水）不會對驅動造成損壞
2	傾斜15度時，仍可防止水滴浸入	當驅動由垂直傾斜至15°時，滴水不會對驅動造成損壞
3	防止噴灑的水浸入	防雨或防止與垂直的夾角小于60°的方向所噴灑的水侵入驅動而造成損壞
4	防止飛濺的水浸入	防止各個方向飛濺而來的水侵入驅動而造成損壞
5	防止噴射的水浸入	防持續至少3分鐘的低壓噴水
6	防止大浪浸入	防持續至少3分鐘的大量噴水
7	防止浸水時水的浸入	在深達1米的水中防30分鐘的浸泡影響
8	防止沉沒時水的浸入	在深度超過1米的水中防持續浸泡影響

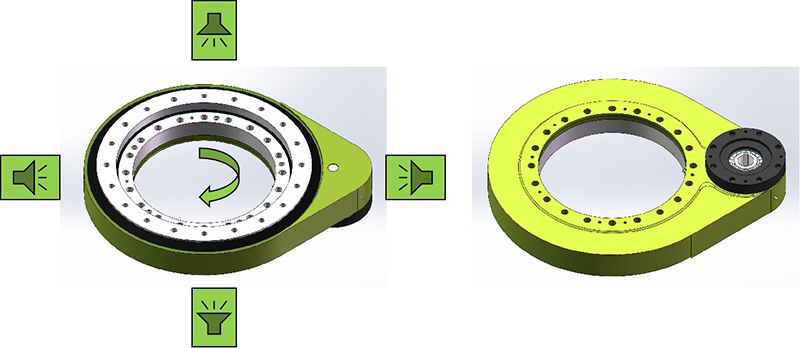

不二傳動生產的直齒回轉驅動采用全包圍設計，可以達到IP65的防護等級，也就是可以做到完全防塵，可防止噴射的水對驅動造成損害，下面我們來介紹下5級防水等級的具體試驗要求。

方法名稱：

5級防水等級噴水試驗

試驗設備：

噴嘴的噴水口內徑為 φ6.5mm

試驗條件：

使回轉驅動至噴水口相距為 2.5m ～ 3m ，水流量為 12.5 L/min （750 L/h)，正常轉動回轉驅動

試驗時間：

按回轉驅動外殼表面積計算，每平方米噴水 1 min （不包括安裝面面積），噴水時間最少 3 min

等級判定：

回轉驅動做完噴水試驗后，將回轉驅動擦干，拆掉回轉驅動殼體密封和回轉支承密封，查看齒嚙合部位和回轉 支承溝道是否進水，如果沒有進水，說明回轉驅動達到了5級防水等級，如果進水，說明沒有達到，需要改進。

回轉驅動在室外全天候使用，一般達到IP54的防護等級就可以了，也就是防塵和防止各個方向飛濺而來的水侵入，我們?yōu)榱颂岣呋剞D(zhuǎn)驅動的可靠性最大限度降低維護頻次追求更長的使用壽命，通過合理的設計和精準的配合使不二傳動的回轉驅動防護等級達到了IP65，這樣的產品會給大家?guī)聿灰粯拥氖褂皿w驗。
